De lage Vrije Kabel van het Rookhalogeen

Cu Conductor Stroomkabel LZSH Halogeenvrije Vlamvertragende Kabels DJX kabel WDZ-YJY Kabel N2X2Y 4-aderig

Cu Conductor Stroomkabel LZSH Halogeenvrije Vlamvertragende Kabels DJX kabel WDZ-YJY Kabel N2X2Y 4-aderig

Merknaam:	DONGJIAXIN
Modelnummer:	Wdz-YJV
MOQ:	Overeen te komen
Prijs:	negotiable
Betalingsvoorwaarden:	L/C, T/T
Leveringscapaciteit:	100KM/Week

Detail Informatie

Productbeschrijving

Detail Informatie

Plaats van herkomst:

China

Certificering:

IEC, Rosh，CCC

Modelnaam:

Wdz-YJV

Nominale spanning:

0.6/1kV

Specificatie:

1.5~600mm2

Isolator:

Dirigenttype:

Vastgelopen draag Koper

Schede:

Applicatie:

huistoestel, het systeem van de laag voltageinstallatie,

Verpakking Details:

stalen houten trommel

Markeren:

lszh machtskabels, 4 Kern Vuurvaste Kabel

Productbeschrijving

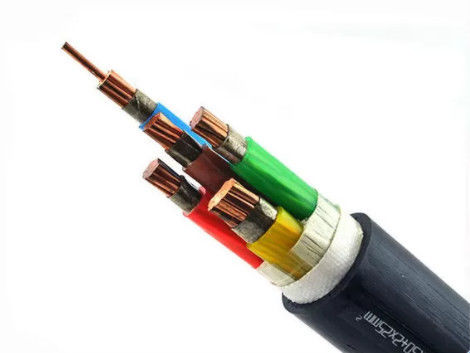

WDZ YJV Type 4-aderige brandwerende kabel, XLPE LZSH-kabel Cu - Geleider

Brandwerende kabel Toepassingen

Deze stroomkabels worden gebruikt voor de elektriciteitsvoorziening in laagspanningsinstallaties. Ze zijn goed geschikt voor ondergronds gebruik in industriële toepassingen met extra mechanische bescherming. Deze kabels kunnen worden bevestigd op kabelgoten, in buizen of aan muren.

Gebruikt in energienetwerken, raffinaderijen, mijnen, hotels, scholen, tunnels, hoge constructies, ziekenhuizen, energiecentrales, datacenters, business centers waar brandgevaar bestaat

Brandwerende kabel Constructie

1. Geleiders

De geleiders moeten van klasse 1 of klasse 2 zijn, van blank of metaalgecoat gegloeid koper of van blank aluminium of aluminiumlegering, of van klasse 5 van blank of metaalgecoat koper in overeenstemming met IEC 60228.
2. Isolatie

XLPE-materiaal en -dikte moeten overeenkomen met IEC 60502 of BS 5467, geschikt voor continu gebruik bij 90°C.
3. Montage / Binnenbekleding
4. Pantsering

Aluminium/verzinkte staal/staaldraden die spiraalsgewijs over de binnenbekleding zijn aangebracht volgens IEC 60502-1, of dubbele aluminium/stalen tapes en koper/vertinde koperdraad kunnen ook op verzoek worden vervaardigd.
5. Buitenmantel

De buitenmantel moet van geëxtrudeerd PVC Type ST1/ST2 zijn volgens IEC 60502-1, Polyethyleen type ST3/ST7, Halogeenvrije compound ST8, Polychloropreen, gechloreerd sulfonated polyethyleen of vergelijkbare polymeren, type SE1 zijn ook op aanvraag verkrijgbaar.
6. Brandprestaties van kabelmantels

Kabels kunnen worden geleverd met een speciale vlamvertragende PVC-buitenmantel om te voldoen aan de vlamtestvereisten van IEC 60332-3-22, IEC 60332-3-23 en IEC 60332-3-24, Halogeenvrij materiaal voldoet aan IEC60754-1/2 en IEC 60684-2.

Trefwoorden: #Kabel #Draad #Draadenkabel #Elektriciteitskabel #Flexibelekabel #XLPEkabel #LANkabel #Besturingskabel #LSZHkabel #DJXkabel #Kabelfabrikant #Kabelfabriek #Kabellleverancier #Kabelaanbieder #Kabelgroothandel #RubberenKabel #Stroomkabel #Zonne-energieKabel

Cu Conductor Stroomkabel LZSH Halogeenvrije Vlamvertragende Kabels DJX kabel WDZ-YJY Kabel N2X2Y 4-aderig 0

Producttype	Geleiderstructuur(mm)	Isolatiedikte(mm)	Manteldikte(mm)	Ca. kabeldiameter(mm)	Max. weerstand van geleider bij 20℃ (Ω/km)
1×1.5	1	0.8	1.4	5.2	12.1
1×2.5	1	0.8	1.4	5.6	7.41
1×4	1	1.0	1.4	6.0	4.61
1×6	1	1.0	1.4	6.5	3.08
1×10	7	1.0	1.4	7.6	1.83
1×16	7	1.0	1.4	8.6	1.15
1×25	7	1.2	1.4	10.2	0.727
1×35	7	1.2	1.4	11.2	0.524
1×50	10	1.4	1.4	12.5	0.387
1×70	14	1.4	1.4	14.3	0.268
1×95	19	1.6	1.5	16.5	0.193
1×120	24	1.6	1.5	18.2	0.153
1×150	30	1.8	1.6	20.1	0.124
1×185	37	2.0	1.7	22.2	0.0991
1×240	48	2.2	1.8	24.9	0.0754
1×300	61	2.4	1.9	27.5	0.0601
1×400	61	2.6	2.0	30.8	0.0470

INSTALLATIE METHODE DETAILS

A1 – Thermisch geïsoleerde muur (Enkeladerig)	A2 – Thermisch geïsoleerde muur (meeraderig)	B1 – Zichtbare elektriciteitsbuis (Enkeladerig)	B2 – Zichtbare elektriciteitsbuis (meeraderig)


B1 – Elektriciteitsbuis in metselwerk (Enkeladerig)	B1 – Elektriciteitsbuis in metselwerk (meeraderig)	C – Op de muur	C – Aan het plafond


C – Niet-geperforeerde goot	F – Geperforeerde goot (Enkeladerig)	F – Geperforeerde goot (meeraderig)	F – Opgehangen (Enkeladerig)


E – Opgehangen (meeraderig)	B2 – Constructieruimte	B2 – Constructieruimte	B1 – Elektriciteitsbuis (Enkeladerig)


B2 – Elektriciteitsbuis (Meeraderig)	B2 – Gesloten kabelgoot ingebed in de vloer (meeraderig)	B2 – Gesloten kabelgoot ingebed in de vloer (meeraderig)	B1 – Geventileerde kabelgoot ingebed in de vloer


C – Ingebouwd in het metselwerk	D – Begraven in extra mechanische bescherming

* Afmetingen en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

▼ Normen&Certificaten:
Internationaal: IEC 60502-1
Nationaal:GB/ T 12706.1-2008

▼ Verpakking&Levering:

We kunnen voldoen aan de meest strikte leveringsschema's volgens de bestelling. Het halen van de deadline is altijd de topprioriteit, aangezien elke vertraging in de levering van kabels kan bijdragen aan een algehele projectvertraging en kostenraming.
Kabel wordt geleverd in houten haspels, golfkartonnen dozen en spoelen. De uiteinden van de kabel zijn afgedicht met BOPP-zelfklevende tape en niet-hygroscopische afdichtingsdoppen om de uiteinden van de kabel tegen vocht te beschermen. De vereiste markering wordt met een weerbestendig materiaal op de buitenkant van de trommel afgedrukt, afhankelijk van de eisen van de klant.

Cu Conductor Stroomkabel LZSH Halogeenvrije Vlamvertragende Kabels DJX kabel WDZ-YJY Kabel N2X2Y 4-aderig 23
▼ Kabeltrommelgegevens:

KABELTROMMELS	D1=Flensdiameter(mm)	W=Bruikbare breedte (mm)	D2=Trommeldiameter(mm)
	1000	700	500
	1100	700	550
	1200	700	600
	1400	750	710
	1600	900	900
	1800	1120	1000
	2400	1150	1300

▼ Leveringshaven :

Haven van Shenzhen

Haven van Hongkong

Haven van Guangzhou

▼ Technische parameters:

1. Enkele kern

Doorsnede van geleider(mm²)	Geleiderstructuur	Isolatiedikte(mm)	manteldikte(mm)	Ca. kabeldiameter(mm)	Max. weerstand van geleider bij 20℃ (Ω/km)
1×1.5	1	0.7	1.4	6.0	12.1
1×2.5	1	0.7	1.4	6.4	7.41
1×4	1	0.7	1.4	6.9	4.61
1×6	1	0.7	1.4	7.3	3.08
1×10	7	0.7	1.4	8.4	1.83
1×16	7	0.7	1.4	9.4	1.15
1×25	7	0.9	1.4	11.0	0.727
1×35	7	0.9	1.4	12.0	0.524
1×50	10	1.0	1.4	13.3	0.387
1×70	14	1.1	1.4	15.1	0.268
1×95	19	1.1	1.5	17.3	0.193
1×120	24	1.2	1.5	19.0	0.153
1×150	30	1.4	1.6	20.9	0.124
1×185	37	1.6	1.6	23.0	0.0991
1×240	48	1.7	1.7	25.7	0.0754
1×300	61	1.8	1.8	28.3	0.0601
1×400	61	2.0	1.9	31.6	0.0470
1×500	61	2.2	2.0	35.1	0.0366
1×630	61	2.4	2.2	42.1	0.0283

2. 2-aderig&3-aderig

Doorsnede van geleider(mm²)	Geleiderstructuur	Isolatiedikte(mm)	manteldikte(mm)	Ca. kabeldiameter(mm)	Max. weerstand van geleider bij 20℃ (Ω/km)
2×1.5	1	0.7	1.8	10.6	12.1
2×2.5	1	0.7	1.8	11.4	7.41
2×4	1	0.7	1.8	12.4	4.61
2×6	1	0.7	1.8	13.2	3.08
2×10	7	0.7	1.8	15.4	1.83
2×16	7	0.7	1.8	17.4	1.15
2×25	7	0.9	1.8	20.6	0.727
2×35	7	0.9	1.8	22.6	0.524
2×50	10	1.0	1.8	26.2	0.387
2×70	14	1.1	1.8	29.8	0.268
2×95	19	1.1	1.9	34.0	0.193
2×120	24	1.2	2.0	37.4	0.153
2×150	30	1.4	2.2	41.2	0.124
2×185	37	1.6	2.3	45.6	0.0991
2×240	48	1.7	2.5	51.0	0.0754
2×300	61	1.8	2.6	56.0	0.0601
2×400	61	2.0	2.9	62.6	0.0470
2×500	61	2.2	3.1	70.0	0.0366
2×630	61	2.4	3.3	83.6	0.0283
3×1.5	1	0.7	1.8	11.2	12.1
3×2.5	1	0.7	1.8	12.1	7.41
3×4	1	0.7	1.8	13.2	4.61
3×6	1	0.7	1.8	14.0	3.08
3×10	7	0.7	1.8	16.4	1.83
3×16	7	0.7	1.8	18.6	1.15
3×25	7	0.9	1.8	22.0	0.727
3×35	7	0.9	1.8	24.2	0.524
3×50	10	1.0	1.8	28.0	0.387
3×70	14	1.1	1.9	32.1	0.268
3×95	19	1.1	2.0	36.4	0.193
3×120	24	1.2	2.1	40.3	0.153
3×150	30	1.4	2.3	44.3	0.124
3×185	37	1.6	2.4	49.1	0.0991
3×240	48	1.7	2.6	54.9	0.0754
3×300	61	1.8	2.7	60.1	0.0601
3×400	61	2.0	3.0	67.4	0.0470
3×500	61	2.2	3.2	75.3	0.0366
3×630	61	2.4	3.5	90.0	0.0283

3. 4-aderig&5-aderig

Doorsnede van geleider(mm²)	Geleiderstructuur	Isolatiedikte(mm)	manteldikte(mm)	Ca. kabeldiameter(mm)	Max. weerstand van geleider bij 20℃ (Ω/km)
4×1.5	1	0.7	1.8	12.2	12.1
4×2.5	1	0.7	1.8	13.1	7.41
4×4	1	0.7	1.8	14.3	4.61
4×6	1	0.7	1.8	15.3	3.08
4×10	7	0.7	1.8	18.0	1.83
4×16	7	0.7	1.8	20.4	1.15
4×25	7	0.9	1.8	24.3	0.727
4×35	7	0.9	1.8	26.7	0.524
4×50	10	1.0	1.8	30.8	0.387
4×70	14	1.1	2.0	35.4	0.268
4×95	19	1.1	2.1	40.4	0.193
4×120	24	1.2	2.3	44.9	0.153
4×150	30	1.4	2.4	49.3	0.124
4×185	37	1.6	2.6	54.7	0.0991
4×240	48	1.7	2.8	61.0	0.0754
4×300	61	1.8	3.0	67.2	0.0601
4×400	61	2.0	3.3	75.3	0.0470
4×500	61	2.2	3.5	84.0	0.0366
4×630	61	2.4	3.8	100.5	0.0283
5×1.5	1	0.7	1.8	13.2	12.1
5×2.5	1	0.7	1.8	14.2	7.41
5×4	1	0.7	1.8	15.6	4.61
5×6	1	0.7	1.8	16.7	3.08
5×10	7	0.7	1.8	19.6	1.83
5×16	7	0.7	1.8	22.3	1.15
5×25	7	0.9	1.8	26.7	0.727
5×35	7	0.9	1.8	29.4	0.524
5×50	10	1.0	1.9	34.1	0.387
5×70	14	1.1	2.1	39.1	0.268
5×95	19	1.1	2.2	44.7	0.193
5×120	24	1.2	2.4	49.7	0.153
5×150	30	1.4	2.6	54.7	0.124
5×185	37	1.6	2.8	60.6	0.0991
5×240	48	1.7	3.0	67.7	0.0754
5×300	61	1.8	3.2	74.6	0.0601
5×400	61	2.0	3.5	83.4	0.0470
5×500	61	2.2	3.8	93.4	0.0366
5×630	61	2.4	4.1	111.7	0.0283

4. 3+1 Kern & 3+2 Kern

Doorsnede van geleider(mm²)	Geleiderstructuur	Isolatiedikte(mm)	manteldikte(mm)	Ca. kabeldiameter(mm)	Max. weerstand van geleider bij 20℃ (Ω/km)
3×2.5+1×1.5	1	0.7	1.8	12.9	7.41
3×4+1×2.5	1	0.7	1.8	14.0	4.61
3×6+1×4	1	0.7	1.8	15.1	3.08
3×10+1×6	7	0.7	1.8	17.3	1.83
3×16+1×10	7	0.7	1.8	19.8	1.15
3×25+1×16	7	0.9	1.8	23.3	0.727
3×35+1×16	7	0.9	1.8	25.1	0.524
3×50+1×25	10	1.0	1.8	29.4	0.387
3×70+1×35	14	1.1	1.9	33.5	0.268
3×95+1×50	19	1.1	2.1	38.1	0.193
3×120+1×70	24	1.2	2.2	42.5	0.153
3×150+1×70	30	1.4	2.3	45.8	0.124
3×185+1×95	37	1.6	2.5	51.2	0.0991
3×240+1×120	48	1.7	2.6	57.0	0.0754
3×300+1×150	61	1.8	2.8	62.6	0.0601
3×400+1×185	61	2.0	3.1	70.1	0.0470
3×500+1×240	61	2.2	3.3	78.3	0.0366
3×630+1×300	61	2.4	3.6	92.1	0.0283
3×2.5+2×1.5	1	0.7	1.8	13.8	7.41
3×4+2×2.5	1	0.7	1.8	15.1	4.61
3×6+2×4	1	0.7	1.8	16.2	3.08
3×10+2×6	7	0.7	1.8	18.5	1.83
3×16+2×10	7	0.7	1.8	21.3	1.15
3×25+2×16	7	0.9	1.8	24.9	0.727
3×35+2×16	7	0.9	1.8	26.6	0.524
3×50+2×25	10	1.0	1.8	31.4	0.387
3×70+2×35	14	1.1	2.0	35.6	0.268
3×95+2×50	19	1.1	2.1	40.4	0.193
3×120+2×70	24	1.2	2.3	45.5	0.153
3×150+2×70	30	1.4	2.4	48.5	0.124
3×185+2×95	37	1.6	2.5	54.2	0.0991
3×240+2×120	48	1.7	2.7	60.3	0.0754
3×300+2×150	61	1.8	2.9	66.5	0.0601
3×400+2×185	61	2.0	3.2	74.3	0.0470
3×500+2×240	61	2.2	3.5	83.1	0.0366
3×630+2×300	61	2.4	3.8	97.0	0.0283

▼Bestelopties:
Voor een snelle offerte/levering dient u ervoor te zorgen dat uw aanvragen en bestellingen de volgende gegevens bevatten:

1 Internationale of speciale standaard. (Alternatief, het precieze gebruik van de kabel.)
2 Nominale spanning.
3 Koperen of aluminium geleiders.
4 Grootte van elke geleider.
5 Isolatiemateriaal: PVC XLPE of andere.
6 Aantal en identificatie van geleiders.
7 Andere vereisten.
8 Verpakking.
9 Vereiste levertijd.
10 Vereiste geldigheid.

Als dit allemaal een beetje te technisch voor u lijkt, neem dan contact met ons op. We kijken ernaar uit om u te helpen bij het identificeren van de beste producten voor uw specifieke toepassing en om al uw vragen te beantwoorden.

▼ Bedrijfsinformatie:

30 jaar ervaring in R&D, productie en verkoop van draad en kabel.

Investeer 200 miljoen om een modern industriepark te bouwen, met een oppervlakte van 65000 vierkante meter.

De jaarlijkse omzet bedraagt ongeveer 500 miljoen US dollar.

CNAS-laboratorium, meer dan 100 testrapporten.

Producten worden veel gebruikt in onroerend goed, gemeentelijke, industriële ondersteuning, mobiele communicatie, enz.
