| Merknaam: | DONGJIAXIN |
| Modelnummer: | Wdz-YJV |
| MOQ: | Overeen te komen |
| Prijs: | negotiable |
| Betalingsvoorwaarden: | L/C, T/T |
| Leveringscapaciteit: | 100KM/Week |
|

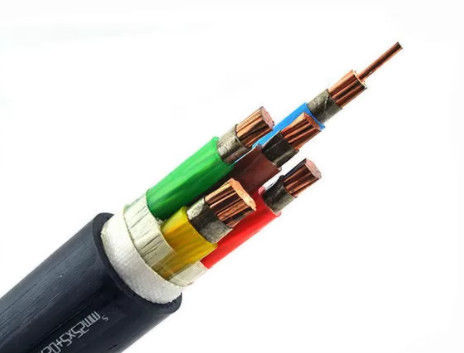

Brandwerende kabel Toepassingen Deze kabels worden gebruikt voor de elektriciteitsvoorziening in laagspanningsinstallaties. Ze zijn geschikt voor installatie binnen en buiten, in kabelgoten, onder de grond, in energie- en schakelstations, lokale energiedistributie, industriële installaties, waar er geen risico is op mechanische schade. 1. Geleiders De geleiders moeten van klasse 1 of klasse 2 zijn van blank of metaalgecoat gegloeid koper of van blank aluminium of aluminiumlegering, of van klasse 5 van blank of metaalgecoat koper in overeenstemming met IEC 60228. XLPE-materiaal en -dikte moeten conform IEC 60502 of BS 5467 zijn, geschikt voor continu gebruik bij 90°C. De binnencoatings kunnen geëxtrudeerd of overlapt zijn. Voor kabels met ronde aders, behalve kabels met meer dan vijf aders, is een overlappende binnencoating alleen toegestaan als de tussenruimten tussen de aders in wezen zijn opgevuld. Een geschikte binder is toegestaan vóór het aanbrengen van een geëxtrudeerde binnencoating. Het materiaal is compatibel met het isolatiemateriaal. De materialen die worden gebruikt voor binnencoatings en vulstoffen moeten geschikt zijn voor de bedrijfstemperatuur van de kabel en compatibel zijn met het isolatiemateriaal. Voor halogeenvrije kabels moeten de binnencoating en vulstoffen ook halogeenvrije verbindingen zijn. Aluminium/verzinkte staal/staaldraden die spiraalsgewijs over de binnencoating zijn aangebracht volgens IEC 60502-1, of dubbele aluminium/staalbanden en koper/vertinde koperdraad kunnen ook op verzoek worden vervaardigd. De buitenmantel moet van geëxtrudeerd PVC Type ST1/ST2 zijn volgens IEC 60502-1, Polyethyleen type ST3/ST7, Halogeenvrije verbinding ST8, Polychloropreen, gechloreerd sulfonated polyethyleen of vergelijkbare polymeren, type SE1 zijn ook op aanvraag verkrijgbaar. Kabels kunnen worden geleverd met een speciale vlamvertragende PVC-buitenmantel om te voldoen aan de vlamtestvereisten van IEC 60332-3-22, IEC 60332-3-23 en IEC 60332-3-24, Halogeenvrij materiaal voldoet aan IEC60754-1/2 en IEC 60684-2.
7.Constructies Geleider: Blank gegloeid koper massief of gestrand (klasse 1 of 2) geleider conform BS EN 60228 Isolatie: XLPE (cross-linked polyethyleen) beoordeeld op 90 ℃ Tussenvoering: LSOH vlamvertragend polyolefine, zwart Pantsering: SWA (Staal Draad Pantsering) Mantel: LSOH vlamvertragend polyolefine, zwart
Trefwoorden: #Kabel #Draad #Draadenkabel #Elektriciteitskabel #Flexibelekabel #XLPEkabel #LANkabel #Besturingskabel #LSZHkabel #DJXkabel #Kabelfabrikant #Kabelfabriek #Kabellleverancier #Kabelaanbieder #Kabelgroothandel #RubberenKabel #Stroomkabel #Zonne-energieKabel
|
| Producttype | Geleiderstructuur (mm) | Isolatiedikte (mm) | Manteldikte (mm) | Ca. kabeldiameter (mm) | Max. weerstand van geleider bij 20℃ (Ω/km) |
| 1×1.5 | 1 | 0.8 | 1.4 | 5.2 | 12.1 |
| 1×2.5 | 1 | 0.8 | 1.4 | 5.6 | 7.41 |
| 1×4 | 1 | 1.0 | 1.4 | 6.0 | 4.61 |
| 1×6 | 1 | 1.0 | 1.4 | 6.5 | 3.08 |
| 1×10 | 7 | 1.0 | 1.4 | 7.6 | 1.83 |
| 1×16 | 7 | 1.0 | 1.4 | 8.6 | 1.15 |
| 1×25 | 7 | 1.2 | 1.4 | 10.2 | 0.727 |
| 1×35 | 7 | 1.2 | 1.4 | 11.2 | 0.524 |
| 1×50 | 10 | 1.4 | 1.4 | 12.5 | 0.387 |
| 1×70 | 14 | 1.4 | 1.4 | 14.3 | 0.268 |
| 1×95 | 19 | 1.6 | 1.5 | 16.5 | 0.193 |
| 1×120 | 24 | 1.6 | 1.5 | 18.2 | 0.153 |
| 1×150 | 30 | 1.8 | 1.6 | 20.1 | 0.124 |
| 1×185 | 37 | 2.0 | 1.7 | 22.2 | 0.0991 |
| 1×240 | 48 | 2.2 | 1.8 | 24.9 | 0.0754 |
| 1×300 | 61 | 2.4 | 1.9 | 27.5 | 0.0601 |
| 1×400 | 61 | 2.6 | 2.0 | 30.8 | 0.0470 |
|
|
|
|
|||
| A1 – Thermisch geïsoleerde wand (enkeladerig) | A2 – Thermisch geïsoleerde wand (meeraderig) | B1 – Zichtbare elektriciteitsbuis (enkeladerig) | B2 – Zichtbare elektriciteitsbuis (meeraderig) | |||
|
|
|
|
|||
| B1 – Elektriciteitsbuis in metselwerk (enkeladerig) | B1 – Elektriciteitsbuis in metselwerk (meeraderig) | C – Op de muur | C – Aan het plafond | |||
|
|
|
|
|||
| C – Niet-geperforeerde kabelgoot | F – Geperforeerde kabelgoot (enkeladerig) | F – Geperforeerde kabelgoot (meeraderig) | F – Opgehangen (enkeladerig) | |||
|
|
|
|
|||
| E – Opgehangen (meeraderig) | B2 – Constructieruimte | B2 – Constructieruimte | B1 – Elektriciteitsbuis (enkeladerig) | |||
|
|
|
|
|||
| B2 – Elektriciteitsbuis (meeraderig) | B2 – Gesloten kabelgoot ingebed in de vloer (meeraderig) | B2 – Gesloten kabelgoot ingebed in de vloer (meeraderig) | B1 – Geventileerde kabelgoot ingebed in de vloer | |||
|
|
|||||
| C – Ingebouwd in het metselwerk | D – Begraven in extra mechanische bescherming | |||||
* Afmetingen en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
▼ Normen&Certificaten:
Internationaal: IEC 60502-1
Nationaal:GB/ T 12706.1-2008
We kunnen voldoen aan de meest strikte leveringsschema's volgens elke bestelling. Het halen van de deadline is altijd de topprioriteit, aangezien elke vertraging in de levering van kabels kan bijdragen aan een algehele projectvertraging en kostenoverruns.
Kabel wordt geleverd in houten haspels, golfkartonnen dozen en spoelen. De uiteinden van de kabel zijn afgedicht met BOPP zelfklevende tape en niet-hygroscopische afdichtingsdoppen om de uiteinden van de kabel tegen vocht te beschermen. De vereiste markering wordt met een weerbestendig materiaal op de buitenkant van de trommel afgedrukt, afhankelijk van de wensen van de klant.
▼ Kabeltrommelgegevens:
| KABELTROMMELS | D1=Flensdiameter (mm) | W=Nuttige breedte (mm) | D2=Trommeldiameter (mm) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼ Leveringshaven :
|
|
|
| Haven van Shenzhen | Haven van Hongkong |
Haven van Guangzhou
|
▼ Technische parameters:
1. Enkele ader
| Doorsnede van geleider (mm²) | Geleiderstructuur | Isolatiedikte (mm) | manteldikte (mm) | Ca. kabeldiameter (mm) | Max. weerstand van geleider bij 20℃ (Ω/km) |
| 1×1.5 | 1 | 0.7 | 1.4 | 6.0 | 12.1 |
| 1×2.5 | 1 | 0.7 | 1.4 | 6.4 | 7.41 |
| 1×4 | 1 | 0.7 | 1.4 | 6.9 | 4.61 |
| 1×6 | 1 | 0.7 | 1.4 | 7.3 | 3.08 |
| 1×10 | 7 | 0.7 | 1.4 | 8.4 | 1.83 |
| 1×16 | 7 | 0.7 | 1.4 | 9.4 | 1.15 |
| 1×25 | 7 | 0.9 | 1.4 | 11.0 | 0.727 |
| 1×35 | 7 | 0.9 | 1.4 | 12.0 | 0.524 |
| 1×50 | 10 | 1.0 | 1.4 | 13.3 | 0.387 |
| 1×70 | 14 | 1.1 | 1.4 | 15.1 | 0.268 |
| 1×95 | 19 | 1.1 | 1.5 | 17.3 | 0.193 |
| 1×120 | 24 | 1.2 | 1.5 | 19.0 | 0.153 |
| 1×150 | 30 | 1.4 | 1.6 | 20.9 | 0.124 |
| 1×185 | 37 | 1.6 | 1.6 | 23.0 | 0.0991 |
| 1×240 | 48 | 1.7 | 1.7 | 25.7 | 0.0754 |
| 1×300 | 61 | 1.8 | 1.8 | 28.3 | 0.0601 |
| 1×400 | 61 | 2.0 | 1.9 | 31.6 | 0.0470 |
| 1×500 | 61 | 2.2 | 2.0 | 35.1 | 0.0366 |
| 1×630 | 61 | 2.4 | 2.2 | 42.1 | 0.0283 |
2. 2-aderig&3-aderig
| Doorsnede van geleider (mm²) | Geleiderstructuur | Isolatiedikte (mm) | manteldikte (mm) | Ca. kabeldiameter (mm) | Max. weerstand van geleider bij 20℃ (Ω/km) |
| 2×1.5 | 1 | 0.7 | 1.8 | 10.6 | 12.1 |
| 2×2.5 | 1 | 0.7 | 1.8 | 11.4 | 7.41 |
| 2×4 | 1 | 0.7 | 1.8 | 12.4 | 4.61 |
| 2×6 | 1 | 0.7 | 1.8 | 13.2 | 3.08 |
| 2×10 | 7 | 0.7 | 1.8 | 15.4 | 1.83 |
| 2×16 | 7 | 0.7 | 1.8 | 17.4 | 1.15 |
| 2×25 | 7 | 0.9 | 1.8 | 20.6 | 0.727 |
| 2×35 | 7 | 0.9 | 1.8 | 22.6 | 0.524 |
| 2×50 | 10 | 1.0 | 1.8 | 26.2 | 0.387 |
| 2×70 | 14 | 1.1 | 1.8 | 29.8 | 0.268 |
| 2×95 | 19 | 1.1 | 1.9 | 34.0 | 0.193 |
| 2×120 | 24 | 1.2 | 2.0 | 37.4 | 0.153 |
| 2×150 | 30 | 1.4 | 2.2 | 41.2 | 0.124 |
| 2×185 | 37 | 1.6 | 2.3 | 45.6 | 0.0991 |
| 2×240 | 48 | 1.7 | 2.5 | 51.0 | 0.0754 |
| 2×300 | 61 | 1.8 | 2.6 | 56.0 | 0.0601 |
| 2×400 | 61 | 2.0 | 2.9 | 62.6 | 0.0470 |
| 2×500 | 61 | 2.2 | 3.1 | 70.0 | 0.0366 |
| 2×630 | 61 | 2.4 | 3.3 | 83.6 | 0.0283 |
| 3×1.5 | 1 | 0.7 | 1.8 | 11.2 | 12.1 |
| 3×2.5 | 1 | 0.7 | 1.8 | 12.1 | 7.41 |
| 3×4 | 1 | 0.7 | 1.8 | 13.2 | 4.61 |
| 3×6 | 1 | 0.7 | 1.8 | 14.0 | 3.08 |
| 3×10 | 7 | 0.7 | 1.8 | 16.4 | 1.83 |
| 3×16 | 7 | 0.7 | 1.8 | 18.6 | 1.15 |
| 3×25 | 7 | 0.9 | 1.8 | 22.0 | 0.727 |
| 3×35 | 7 | 0.9 | 1.8 | 24.2 | 0.524 |
| 3×50 | 10 | 1.0 | 1.8 | 28.0 | 0.387 |
| 3×70 | 14 | 1.1 | 1.9 | 32.1 | 0.268 |
| 3×95 | 19 | 1.1 | 2.0 | 36.4 | 0.193 |
| 3×120 | 24 | 1.2 | 2.1 | 40.3 | 0.153 |
| 3×150 | 30 | 1.4 | 2.3 | 44.3 | 0.124 |
| 3×185 | 37 | 1.6 | 2.4 | 49.1 | 0.0991 |
| 3×240 | 48 | 1.7 | 2.6 | 54.9 | 0.0754 |
| 3×300 | 61 | 1.8 | 2.7 | 60.1 | 0.0601 |
| 3×400 | 61 | 2.0 | 3.0 | 67.4 | 0.0470 |
| 3×500 | 61 | 2.2 | 3.2 | 75.3 | 0.0366 |
| 3×630 | 61 | 2.4 | 3.5 | 90.0 | 0.0283 |
3. 4-aderig&5-aderig
| Doorsnede van geleider (mm²) | Geleiderstructuur | Isolatiedikte (mm) | manteldikte (mm) | Ca. kabeldiameter (mm) | Max. weerstand van geleider bij 20℃ (Ω/km) |
| 4×1.5 | 1 | 0.7 | 1.8 | 12.2 | 12.1 |
| 4×2.5 | 1 | 0.7 | 1.8 | 13.1 | 7.41 |
| 4×4 | 1 | 0.7 | 1.8 | 14.3 | 4.61 |
| 4×6 | 1 | 0.7 | 1.8 | 15.3 | 3.08 |
| 4×10 | 7 | 0.7 | 1.8 | 18.0 | 1.83 |
| 4×16 | 7 | 0.7 | 1.8 | 20.4 | 1.15 |
| 4×25 | 7 | 0.9 | 1.8 | 24.3 | 0.727 |
| 4×35 | 7 | 0.9 | 1.8 | 26.7 | 0.524 |
| 4×50 | 10 | 1.0 | 1.8 | 30.8 | 0.387 |
| 4×70 | 14 | 1.1 | 2.0 | 35.4 | 0.268 |
| 4×95 | 19 | 1.1 | 2.1 | 40.4 | 0.193 |
| 4×120 | 24 | 1.2 | 2.3 | 44.9 | 0.153 |
| 4×150 | 30 | 1.4 | 2.4 | 49.3 | 0.124 |
| 4×185 | 37 | 1.6 | 2.6 | 54.7 | 0.0991 |
| 4×240 | 48 | 1.7 | 2.8 | 61.0 | 0.0754 |
| 4×300 | 61 | 1.8 | 3.0 | 67.2 | 0.0601 |
| 4×400 | 61 | 2.0 | 3.3 | 75.3 | 0.0470 |
| 4×500 | 61 | 2.2 | 3.5 | 84.0 | 0.0366 |
| 4×630 | 61 | 2.4 | 3.8 | 100.5 | 0.0283 |
| 5×1.5 | 1 | 0.7 | 1.8 | 13.2 | 12.1 |
| 5×2.5 | 1 | 0.7 | 1.8 | 14.2 | 7.41 |
| 5×4 | 1 | 0.7 | 1.8 | 15.6 | 4.61 |
| 5×6 | 1 | 0.7 | 1.8 | 16.7 | 3.08 |
| 5×10 | 7 | 0.7 | 1.8 | 19.6 | 1.83 |
| 5×16 | 7 | 0.7 | 1.8 | 22.3 | 1.15 |
| 5×25 | 7 | 0.9 | 1.8 | 26.7 | 0.727 |
| 5×35 | 7 | 0.9 | 1.8 | 29.4 | 0.524 |
| 5×50 | 10 | 1.0 | 1.9 | 34.1 | 0.387 |
| 5×70 | 14 | 1.1 | 2.1 | 39.1 | 0.268 |
| 5×95 | 19 | 1.1 | 2.2 | 44.7 | 0.193 |
| 5×120 | 24 | 1.2 | 2.4 | 49.7 | 0.153 |
| 5×150 | 30 | 1.4 | 2.6 | 54.7 | 0.124 |
| 5×185 | 37 | 1.6 | 2.8 | 60.6 | 0.0991 |
| 5×240 | 48 | 1.7 | 3.0 | 67.7 | 0.0754 |
| 5×300 | 61 | 1.8 | 3.2 | 74.6 | 0.0601 |
| 5×400 | 61 | 2.0 | 3.5 | 83.4 | 0.0470 |
| 5×500 | 61 | 2.2 | 3.8 | 93.4 | 0.0366 |
| 5×630 | 61 | 2.4 | 4.1 | 111.7 | 0.0283 |
4. 3+1 Ader & 3+2 Ader
| Doorsnede van geleider (mm²) | Geleiderstructuur | Isolatiedikte (mm) | manteldikte (mm) | Ca. kabeldiameter (mm) | Max. weerstand van geleider bij 20℃ (Ω/km) |
| 3×2.5+1×1.5 | 1 | 0.7 | 1.8 | 12.9 | 7.41 |
| 3×4+1×2.5 | 1 | 0.7 | 1.8 | 14.0 | 4.61 |
| 3×6+1×4 | 1 | 0.7 | 1.8 | 15.1 | 3.08 |
| 3×10+1×6 | 7 | 0.7 | 1.8 | 17.3 | 1.83 |
| 3×16+1×10 | 7 | 0.7 | 1.8 | 19.8 | 1.15 |
| 3×25+1×16 | 7 | 0.9 | 1.8 | 23.3 | 0.727 |
| 3×35+1×16 | 7 | 0.9 | 1.8 | 25.1 | 0.524 |
| 3×50+1×25 | 10 | 1.0 | 1.8 | 29.4 | 0.387 |
| 3×70+1×35 | 14 | 1.1 | 1.9 | 33.5 | 0.268 |
| 3×95+1×50 | 19 | 1.1 | 2.1 | 38.1 | 0.193 |
| 3×120+1×70 | 24 | 1.2 | 2.2 | 42.5 | 0.153 |
| 3×150+1×70 | 30 | 1.4 | 2.3 | 45.8 | 0.124 |
| 3×185+1×95 | 37 | 1.6 | 2.5 | 51.2 | 0.0991 |
| 3×240+1×120 | 48 | 1.7 | 2.6 | 57.0 | 0.0754 |
| 3×300+1×150 | 61 | 1.8 | 2.8 | 62.6 | 0.0601 |
| 3×400+1×185 | 61 | 2.0 | 3.1 | 70.1 | 0.0470 |
| 3×500+1×240 | 61 | 2.2 | 3.3 | 78.3 | 0.0366 |
| 3×630+1×300 | 61 | 2.4 | 3.6 | 92.1 | 0.0283 |
| 3×2.5+2×1.5 | 1 | 0.7 | 1.8 | 13.8 | 7.41 |
| 3×4+2×2.5 | 1 | 0.7 | 1.8 | 15.1 | 4.61 |
| 3×6+2×4 | 1 | 0.7 | 1.8 | 16.2 | 3.08 |
| 3×10+2×6 | 7 | 0.7 | 1.8 | 18.5 | 1.83 |
| 3×16+2×10 | 7 | 0.7 | 1.8 | 21.3 | 1.15 |
| 3×25+2×16 | 7 | 0.9 | 1.8 | 24.9 | 0.727 |
| 3×35+2×16 | 7 | 0.9 | 1.8 | 26.6 | 0.524 |
| 3×50+2×25 | 10 | 1.0 | 1.8 | 31.4 | 0.387 |
| 3×70+2×35 | 14 | 1.1 | 2.0 | 35.6 | 0.268 |
| 3×95+2×50 | 19 | 1.1 | 2.1 | 40.4 | 0.193 |
| 3×120+2×70 | 24 | 1.2 | 2.3 | 45.5 | 0.153 |
| 3×150+2×70 | 30 | 1.4 | 2.4 | 48.5 | 0.124 |
| 3×185+2×95 | 37 | 1.6 | 2.5 | 54.2 | 0.0991 |
| 3×240+2×120 | 48 | 1.7 | 2.7 | 60.3 | 0.0754 |
| 3×300+2×150 | 61 | 1.8 | 2.9 | 66.5 | 0.0601 |
| 3×400+2×185 | 61 | 2.0 | 3.2 | 74.3 | 0.0470 |
| 3×500+2×240 | 61 | 2.2 | 3.5 | 83.1 | 0.0366 |
| 3×630+2×300 | 61 | 2.4 | 3.8 | 97.0 | 0.0283 |
▼Bestelopties:
Voor een snelle offerte/levering dient u ervoor te zorgen dat uw aanvragen en uw bestellingen de volgende gegevens bevatten:
1 Internationale of speciale standaard. (Of, het precieze gebruik van de kabel.)
2 Nominale spanning.
3 Koperen of aluminium geleiders.
4 Grootte van elke geleider.
5 Isolatiemateriaal: PVC XLPE of andere.
6 Aantal en identificatie van geleiders.
7 Overige vereisten.
8 Verpakking.
9 Vereiste levertijd.
10 Vereiste geldigheid.
Als dit allemaal een beetje te technisch voor u lijkt, neem dan gerust contact met ons op. We kijken ernaar uit om u te helpen bij het identificeren van de beste producten voor uw specifieke toepassing en om al uw vragen te beantwoorden.
