| Merknaam: | DONGJIAXIN |
| Modelnummer: | Wdz-YJV |
| MOQ: | Overeen te komen |
| Prijs: | negotiable |
| Betalingsvoorwaarden: | L/C, T/T |
| Leveringscapaciteit: | 100KM/Week |
|

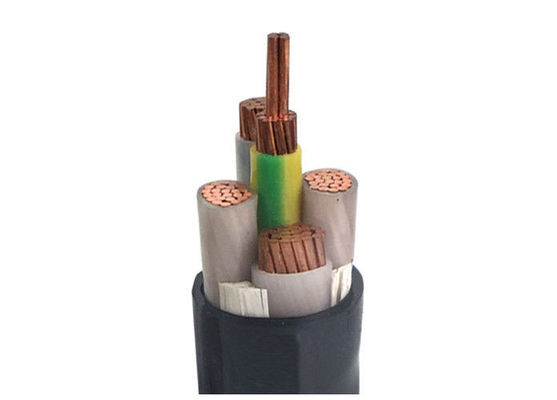

Brandwerende kabeltoepassingen Deze kabels worden gebruikt voor de elektriciteitsvoorziening in laagspanningsinstallatiesystemen. Ze zijn geschikt voor installatie binnen en buiten, in kabelgoten, ondergronds, in kracht- en schakelstations, lokale energiedistributies, industriële installaties, waar er geen risico is op mechanische schade. 1. Geleiders De geleiders moeten van klasse 1 of klasse 2 zijn van gewoon of met metaal bedekt gegloeid koper, of van gewoon aluminium of een aluminiumlegering, of van klasse 5 van gewoon of met metaal bedekt koper in overeenstemming met IEC 60228. Het XLPE-materiaal en de dikte moeten voldoen aan IEC 60502 of BS 5467, geschikt voor continu gebruik bij 90 °C. Aluminium/gegalvaniseerde staal/staaldraden die spiraalvormig over de binnenbekleding worden aangebracht volgens IEC 60502-1, of dubbele aluminium/staalbanden en koper/vertind koperdraad kunnen op verzoek ook worden vervaardigd. De buitenmantel moet van geëxtrudeerd PVC zijn, type ST1/ST2 volgens IEC 60502-1, polyethyleen type ST3/ST7, halogeenvrije verbinding ST8, polychloropreen, gechloorsulfoneerd polyethyleen of soortgelijke polymeren, type SE1 zijn ook op aanvraag verkrijgbaar. Kabels kunnen worden geleverd met een speciale vlamvertragende PVC-buitenmantel om te voldoen aan de vlamtestvereisten van IEC 60332-3-22, IEC 60332-3-23 en IEC 60332-3-24. Halogeenvrij materiaal voldoet aan IEC60754-1/2 en IEC 60684-2.
Trefwoorden: #Kabel #Draad #Draadenkabel #Elektrischekabel #Flexibelekabel #XLPEkabel #LANkabel #Besturingskabel #LSZHkabel #DJXkabel #Kabelfabrikant #Kabelfabriek #Kabelleverancier #Kabelaanbieder #Kabelgroothandel #Rubberkabel #Voedingskabel #Solarcable |
| Producttype | Leiderstructuur (mm) | Isolatiedikte (mm) | Schededikte (mm) | Ongeveer. kabeldiameter (mm) | Maximale weerstand van de geleider bij 20℃ (Ω/km) |
| 1×1,5 | 1 | 0,8 | 1.4 | 5.2 | 12.1 |
| 1×2,5 | 1 | 0,8 | 1.4 | 5.6 | 7.41 |
| 1×4 | 1 | 1,0 | 1.4 | 6,0 | 4.61 |
| 1×6 | 1 | 1,0 | 1.4 | 6.5 | 3.08 |
| 1×10 | 7 | 1,0 | 1.4 | 7.6 | 1,83 |
| 1×16 | 7 | 1,0 | 1.4 | 8.6 | 1.15 |
| 1×25 | 7 | 1.2 | 1.4 | 10.2 | 0,727 |
| 1×35 | 7 | 1.2 | 1.4 | 11.2 | 0,524 |
| 1×50 | 10 | 1.4 | 1.4 | 12.5 | 0,387 |
| 1×70 | 14 | 1.4 | 1.4 | 14.3 | 0,268 |
| 1×95 | 19 | 1.6 | 1.5 | 16.5 | 0,193 |
| 1×120 | 24 | 1.6 | 1.5 | 18.2 | 0,153 |
| 1×150 | 30 | 1.8 | 1.6 | 20.1 | 0,124 |
| 1×185 | 37 | 2.0 | 1.7 | 22.2 | 0,0991 |
| 1×240 | 48 | 2.2 | 1.8 | 24.9 | 0,0754 |
| 1×300 | 61 | 2.4 | 1.9 | 27.5 | 0,0601 |
| 1×400 | 61 | 2.6 | 2.0 | 30,8 | 0,0470 |
|
|
|
|
|||
| A1 – Thermisch geïsoleerde wand (enkeladerig) | A2 – Thermisch geïsoleerde wand (meeraderig) | B1 – Schijnbaar elektroduct (enkele kern) | B2 – Schijnbaar elektroduct (meeraderig) | |||
|
|
|
|
|||
| B1 – Elektroduct in metselwerk (enkeladerig) | B1 – Elektroduct in metselwerk (meeraderig) | C – Aan de muur | C – Aan het plafond | |||
|
|
|
|
|||
| C – Niet-geperforeerde bakplaat | F – Geperforeerde bak (enkele kern) | F – Geperforeerde bak (meerkernig) | F – Opgeschort (enkele kern) | |||
|
|
|
|
|||
| E – Opgeschort (multicore) | B2 – Bouwruimte | B2 – Bouwruimte | B1 – Elektroduct (enkele kern) | |||
|
|
|
|
|||
| B2 – Elektroduct (meeraderig) | B2 – Gesloten loopbaan ingebed in de vloer (multi-core) | B2 – Gesloten loopbaan ingebed in de vloer (multi-core) | B1 – Geventileerde loopbaan ingebed in de vloer | |||
|
|
|||||
| C – Ingebed in het metselwerk | D – Begraven in extra mechanische bescherming | |||||
* Afmetingen en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
▼Normen en certificaten:
Internationaal: IEC 60502-1
Nationaal: GB/T 12706.1-2008
Wij zijn in staat om te voldoen aan de meest strikte leveringsschema's per inkooporder. Het halen van de deadline heeft altijd de hoogste prioriteit, aangezien elke vertraging in de levering van kabel kan bijdragen aan de algehele projectvertraging en kostenoverschrijdingen.
Kabel wordt geleverd in houten haspels, golfkartonnen dozen en op rollen. Kabeluiteinden zijn afgedicht met BOPP zelfklevende tape en niet-hygroscopische afsluitdoppen om de kabeluiteinden tegen vocht te beschermen. De vereiste markering moet worden afgedrukt met weerbestendig materiaal op de buitenkant van de trommel, afhankelijk van de eisen van de klant.
▼ Kabeltrommelgegevens:
| KABEL TROMMELS | D1=Flensdiameter (mm) | W=nuttige breedte (mm) | D2=Vatdiameter (mm) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼ Leveringshaven:
|
|
|
| Haven vanShenzhen | Haven van Hongkong |
Haven van Guangzhou
|
▼ Technische parameters:
1. Enkele kern
| Dwarsdoorsnede van leider (mm ²) | Dirigent structuur | Isolatiedikte (mm) | schededikte (mm) | Geschatte kabeldiameter (mm) | Maximale weerstand van de geleider bij 20℃ (Ω/km) |
| 1×1,5 | 1 | 0,7 | 1.4 | 6,0 | 12.1 |
| 1×2,5 | 1 | 0,7 | 1.4 | 6.4 | 7.41 |
| 1×4 | 1 | 0,7 | 1.4 | 6.9 | 4.61 |
| 1×6 | 1 | 0,7 | 1.4 | 7.3 | 3.08 |
| 1×10 | 7 | 0,7 | 1.4 | 8.4 | 1,83 |
| 1×16 | 7 | 0,7 | 1.4 | 9.4 | 1.15 |
| 1×25 | 7 | 0,9 | 1.4 | 11.0 | 0,727 |
| 1×35 | 7 | 0,9 | 1.4 | 12.0 | 0,524 |
| 1×50 | 10 | 1,0 | 1.4 | 13.3 | 0,387 |
| 1×70 | 14 | 1.1 | 1.4 | 15.1 | 0,268 |
| 1×95 | 19 | 1.1 | 1.5 | 17.3 | 0,193 |
| 1×120 | 24 | 1.2 | 1.5 | 19.0 | 0,153 |
| 1×150 | 30 | 1.4 | 1.6 | 20.9 | 0,124 |
| 1×185 | 37 | 1.6 | 1.6 | 23.0 | 0,0991 |
| 1×240 | 48 | 1.7 | 1.7 | 25.7 | 0,0754 |
| 1×300 | 61 | 1.8 | 1.8 | 28.3 | 0,0601 |
| 1×400 | 61 | 2.0 | 1.9 | 31.6 | 0,0470 |
| 1×500 | 61 | 2.2 | 2.0 | 35.1 | 0,0366 |
| 1×630 | 61 | 2.4 | 2.2 | 42.1 | 0,0283 |
2. 2 kern en 3 kern
| Dwarsdoorsnede van leider (mm ²) | Dirigent structuur | Isolatiedikte (mm) | schededikte (mm) | Geschatte kabeldiameter (mm) | Maximale weerstand van de geleider bij 20℃ (Ω/km) |
| 2×1,5 | 1 | 0,7 | 1.8 | 10.6 | 12.1 |
| 2×2,5 | 1 | 0,7 | 1.8 | 11.4 | 7.41 |
| 2×4 | 1 | 0,7 | 1.8 | 12.4 | 4.61 |
| 2×6 | 1 | 0,7 | 1.8 | 13.2 | 3.08 |
| 2×10 | 7 | 0,7 | 1.8 | 15.4 | 1,83 |
| 2×16 | 7 | 0,7 | 1.8 | 17.4 | 1.15 |
| 2×25 | 7 | 0,9 | 1.8 | 20.6 | 0,727 |
| 2×35 | 7 | 0,9 | 1.8 | 22.6 | 0,524 |
| 2×50 | 10 | 1,0 | 1.8 | 26.2 | 0,387 |
| 2×70 | 14 | 1.1 | 1.8 | 29.8 | 0,268 |
| 2×95 | 19 | 1.1 | 1.9 | 34,0 | 0,193 |
| 2×120 | 24 | 1.2 | 2.0 | 37,4 | 0,153 |
| 2×150 | 30 | 1.4 | 2.2 | 41.2 | 0,124 |
| 2×185 | 37 | 1.6 | 2.3 | 45,6 | 0,0991 |
| 2×240 | 48 | 1.7 | 2.5 | 51,0 | 0,0754 |
| 2×300 | 61 | 1.8 | 2.6 | 56,0 | 0,0601 |
| 2×400 | 61 | 2.0 | 2.9 | 62,6 | 0,0470 |
| 2×500 | 61 | 2.2 | 3.1 | 70,0 | 0,0366 |
| 2×630 | 61 | 2.4 | 3.3 | 83,6 | 0,0283 |
| 3×1,5 | 1 | 0,7 | 1.8 | 11.2 | 12.1 |
| 3×2,5 | 1 | 0,7 | 1.8 | 12.1 | 7.41 |
| 3×4 | 1 | 0,7 | 1.8 | 13.2 | 4.61 |
| 3×6 | 1 | 0,7 | 1.8 | 14.0 | 3.08 |
| 3×10 | 7 | 0,7 | 1.8 | 16.4 | 1,83 |
| 3×16 | 7 | 0,7 | 1.8 | 18.6 | 1.15 |
| 3×25 | 7 | 0,9 | 1.8 | 22.0 | 0,727 |
| 3×35 | 7 | 0,9 | 1.8 | 24.2 | 0,524 |
| 3×50 | 10 | 1,0 | 1.8 | 28.0 | 0,387 |
| 3×70 | 14 | 1.1 | 1.9 | 32.1 | 0,268 |
| 3×95 | 19 | 1.1 | 2.0 | 36,4 | 0,193 |
| 3×120 | 24 | 1.2 | 2.1 | 40.3 | 0,153 |
| 3×150 | 30 | 1.4 | 2.3 | 44.3 | 0,124 |
| 3×185 | 37 | 1.6 | 2.4 | 49.1 | 0,0991 |
| 3×240 | 48 | 1.7 | 2.6 | 54,9 | 0,0754 |
| 3×300 | 61 | 1.8 | 2.7 | 60.1 | 0,0601 |
| 3×400 | 61 | 2.0 | 3.0 | 67,4 | 0,0470 |
| 3×500 | 61 | 2.2 | 3.2 | 75,3 | 0,0366 |
| 3×630 | 61 | 2.4 | 3.5 | 90,0 | 0,0283 |
3. 4 kern en 5 kern
| Dwarsdoorsnede van leider (mm ²) | Dirigent structuur | Isolatiedikte (mm) | schededikte (mm) | Geschatte kabeldiameter (mm) | Maximale weerstand van de geleider bij 20℃ (Ω/km) |
| 4×1,5 | 1 | 0,7 | 1.8 | 12.2 | 12.1 |
| 4×2,5 | 1 | 0,7 | 1.8 | 13.1 | 7.41 |
| 4×4 | 1 | 0,7 | 1.8 | 14.3 | 4.61 |
| 4×6 | 1 | 0,7 | 1.8 | 15.3 | 3.08 |
| 4×10 | 7 | 0,7 | 1.8 | 18.0 | 1,83 |
| 4×16 | 7 | 0,7 | 1.8 | 20.4 | 1.15 |
| 4×25 | 7 | 0,9 | 1.8 | 24.3 | 0,727 |
| 4×35 | 7 | 0,9 | 1.8 | 26.7 | 0,524 |
| 4×50 | 10 | 1,0 | 1.8 | 30,8 | 0,387 |
| 4×70 | 14 | 1.1 | 2.0 | 35,4 | 0,268 |
| 4×95 | 19 | 1.1 | 2.1 | 40,4 | 0,193 |
| 4×120 | 24 | 1.2 | 2.3 | 44,9 | 0,153 |
| 4×150 | 30 | 1.4 | 2.4 | 49.3 | 0,124 |
| 4×185 | 37 | 1.6 | 2.6 | 54,7 | 0,0991 |
| 4×240 | 48 | 1.7 | 2.8 | 61,0 | 0,0754 |
| 4×300 | 61 | 1.8 | 3.0 | 67,2 | 0,0601 |
| 4×400 | 61 | 2.0 | 3.3 | 75,3 | 0,0470 |
| 4×500 | 61 | 2.2 | 3.5 | 84,0 | 0,0366 |
| 4×630 | 61 | 2.4 | 3.8 | 100,5 | 0,0283 |
| 5×1,5 | 1 | 0,7 | 1.8 | 13.2 | 12.1 |
| 5×2,5 | 1 | 0,7 | 1.8 | 14.2 | 7.41 |
| 5×4 | 1 | 0,7 | 1.8 | 15.6 | 4.61 |
| 5×6 | 1 | 0,7 | 1.8 | 16.7 | 3.08 |
| 5×10 | 7 | 0,7 | 1.8 | 19.6 | 1,83 |
| 5×16 | 7 | 0,7 | 1.8 | 22.3 | 1.15 |
| 5×25 | 7 | 0,9 | 1.8 | 26.7 | 0,727 |
| 5×35 | 7 | 0,9 | 1.8 | 29.4 | 0,524 |
| 5×50 | 10 | 1,0 | 1.9 | 34.1 | 0,387 |
| 5×70 | 14 | 1.1 | 2.1 | 39.1 | 0,268 |
| 5×95 | 19 | 1.1 | 2.2 | 44,7 | 0,193 |
| 5×120 | 24 | 1.2 | 2.4 | 49,7 | 0,153 |
| 5×150 | 30 | 1.4 | 2.6 | 54,7 | 0,124 |
| 5×185 | 37 | 1.6 | 2.8 | 60,6 | 0,0991 |
| 5×240 | 48 | 1.7 | 3.0 | 67,7 | 0,0754 |
| 5×300 | 61 | 1.8 | 3.2 | 74,6 | 0,0601 |
| 5×400 | 61 | 2.0 | 3.5 | 83,4 | 0,0470 |
| 5×500 | 61 | 2.2 | 3.8 | 93,4 | 0,0366 |
| 5×630 | 61 | 2.4 | 4.1 | 111,7 | 0,0283 |
4. 3+1Kern & 3+2 Kern
| Dwarsdoorsnede van leider (mm ²) | Dirigent structuur | Isolatiedikte (mm) | schededikte (mm) | Geschatte kabeldiameter (mm) | Maximale weerstand van de geleider bij 20℃ (Ω/km) |
| 3×2,5+1×1,5 | 1 | 0,7 | 1.8 | 12.9 | 7.41 |
| 3×4+1×2,5 | 1 | 0,7 | 1.8 | 14.0 | 4.61 |
| 3×6+1×4 | 1 | 0,7 | 1.8 | 15.1 | 3.08 |
| 3×10+1×6 | 7 | 0,7 | 1.8 | 17.3 | 1,83 |
| 3×16+1×10 | 7 | 0,7 | 1.8 | 19.8 | 1.15 |
| 3×25+1×16 | 7 | 0,9 | 1.8 | 23.3 | 0,727 |
| 3×35+1×16 | 7 | 0,9 | 1.8 | 25.1 | 0,524 |
| 3×50+1×25 | 10 | 1,0 | 1.8 | 29.4 | 0,387 |
| 3×70+1×35 | 14 | 1.1 | 1.9 | 33,5 | 0,268 |
| 3×95+1×50 | 19 | 1.1 | 2.1 | 38.1 | 0,193 |
| 3×120+1×70 | 24 | 1.2 | 2.2 | 42,5 | 0,153 |
| 3×150+1×70 | 30 | 1.4 | 2.3 | 45,8 | 0,124 |
| 3×185+1×95 | 37 | 1.6 | 2.5 | 51.2 | 0,0991 |
| 3×240+1×120 | 48 | 1.7 | 2.6 | 57,0 | 0,0754 |
| 3×300+1×150 | 61 | 1.8 | 2.8 | 62,6 | 0,0601 |
| 3×400+1×185 | 61 | 2.0 | 3.1 | 70,1 | 0,0470 |
| 3×500+1×240 | 61 | 2.2 | 3.3 | 78,3 | 0,0366 |
| 3×630+1×300 | 61 | 2.4 | 3.6 | 92.1 | 0,0283 |
| 3×2,5+2×1,5 | 1 | 0,7 | 1.8 | 13.8 | 7.41 |
| 3×4+2×2,5 | 1 | 0,7 | 1.8 | 15.1 | 4.61 |
| 3×6+2×4 | 1 | 0,7 | 1.8 | 16.2 | 3.08 |
| 3×10+2×6 | 7 | 0,7 | 1.8 | 18.5 | 1,83 |
| 3×16+2×10 | 7 | 0,7 | 1.8 | 21.3 | 1.15 |
| 3×25+2×16 | 7 | 0,9 | 1.8 | 24.9 | 0,727 |
| 3×35+2×16 | 7 | 0,9 | 1.8 | 26.6 | 0,524 |
| 3×50+2×25 | 10 | 1,0 | 1.8 | 31.4 | 0,387 |
| 3×70+2×35 | 14 | 1.1 | 2.0 | 35,6 | 0,268 |
| 3×95+2×50 | 19 | 1.1 | 2.1 | 40,4 | 0,193 |
| 3×120+2×70 | 24 | 1.2 | 2.3 | 45,5 | 0,153 |
| 3×150+2×70 | 30 | 1.4 | 2.4 | 48,5 | 0,124 |
| 3×185+2×95 | 37 | 1.6 | 2.5 | 54.2 | 0,0991 |
| 3×240+2×120 | 48 | 1.7 | 2.7 | 60,3 | 0,0754 |
| 3×300+2×150 | 61 | 1.8 | 2.9 | 66,5 | 0,0601 |
| 3×400+2×185 | 61 | 2.0 | 3.2 | 74,3 | 0,0470 |
| 3×500+2×240 | 61 | 2.2 | 3.5 | 83.1 | 0,0366 |
| 3×630+2×300 | 61 | 2.4 | 3.8 | 97,0 | 0,0283 |
